尼龍66的干燥

真空干燥：溫度℃ 95-105  時間6-8小時

熱風干燥：溫度℃ 90-100  時間4小時左右

結晶性：除透明尼龍外,尼龍大都為結晶高聚物,結晶度高,制品拉伸強度、耐磨性、硬度、潤滑性等項性能有所提高，熱膨脹系數和吸水性趨于下降，但對透明度以及抗沖擊性能有所不利。模具溫度對結晶影響較大 ,模溫高結晶度高,模溫底結晶度底.

收縮率：與其他結晶塑料相似，尼龍樹脂存在收縮率較大的問題,一般尼龍的收縮同結晶關系最大,當制品結晶度大時制品收縮也會加大 ,在成型過程中降低模具溫度\加大注射壓力\降低料溫都會減小收縮,但制品內應力加大易變形。PA66收縮率1.5-2%。

成型設備：尼龍成型時，主要注意防止“噴嘴的流延現象”，因此對尼龍料的加工一般選用自鎖式噴嘴。

◇ 制品與模具

制品的壁厚：尼龍的流長比為150-200之間，尼龍的制品壁厚不低于0.8mm，一般在1-3.2mm之間選擇，而且制品的收縮與制品的壁厚有關，壁厚越厚收縮越大。

排氣：尼龍樹脂的溢邊值為0.03mm左右，所以排氣孔槽應控制在0.025以下。

模具溫度：制品壁薄難成型或要求結晶度高的模具加溫控制，要求制品有一定的柔韌性的一般采用冷水控溫。

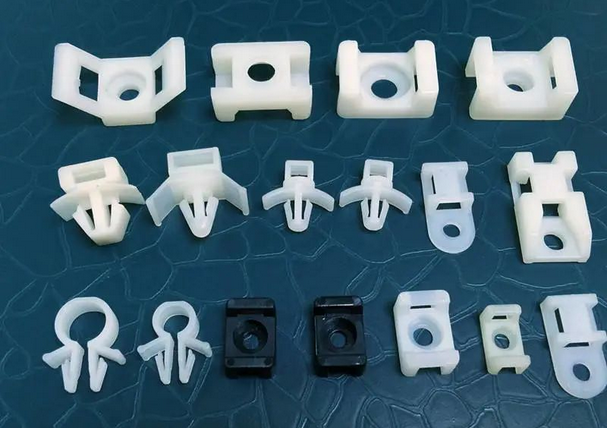

尼龍66注塑制品
