PA610的應(yīng)用市場

憑借其優(yōu)異的性能特點，PA610在多個工業(yè)領(lǐng)域中得到了廣泛應(yīng)用。在機械制造領(lǐng)域，PA610被用于生產(chǎn)齒輪、軸承、襯墊、密封材料等高強度、耐磨性的部件。在汽車工業(yè)中，它被廣泛用于制造發(fā)動機部件、燃油系統(tǒng)組件、散熱器格柵等需要承受高溫和機械應(yīng)力的部件。此外，PA610還用于紡織機械零件、繩索、鬃絲產(chǎn)品的制造。

在電器行業(yè)，PA610利用其優(yōu)良的電絕緣性和耐熱性，被用于生產(chǎn)連接器、插座、開關(guān)等電氣元件。在航空航天領(lǐng)域，PA610因其高強度和耐高溫性能而被用于飛機內(nèi)部結(jié)構(gòu)件和某些引擎部件的制造。此外，隨著材料科學(xué)的進步和技術(shù)創(chuàng)新，PA610的應(yīng)用領(lǐng)域還在不斷拓展，為各行各業(yè)提供更多可能性。

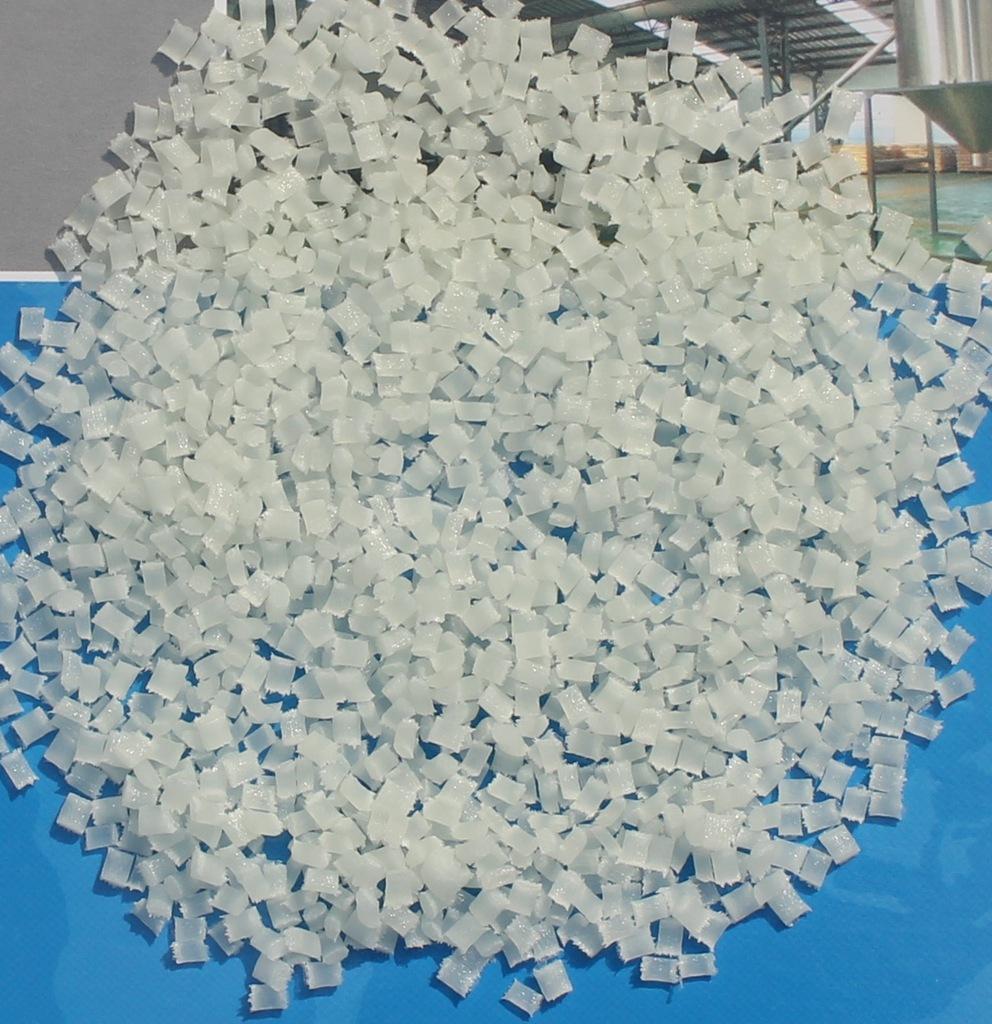

PA610的加工工藝

PA610的加工性能優(yōu)異，可采用注射、擠出和噴涂等多種方法成型。在加工前，樹脂需在80-100℃下干燥以去除水分和揮發(fā)性物質(zhì)。注射成型時，加工溫度范圍為230-260℃，壓力為68.6-137.2MPa，模具溫度為60-90℃。擠出成型時，加工溫度范圍為225-270℃。

在加工過程中，需要注意以下幾點以確保制品質(zhì)量：首先，要控制好加工溫度和壓力，避免過高或過低的溫度和壓力導(dǎo)致制品出現(xiàn)缺陷；其次，要選擇合適的模具和注塑機設(shè)備，以確保制品的尺寸精度和表面質(zhì)量；再者，要注意原料的干燥和混合均勻性，以避免因原料問題導(dǎo)致的制品質(zhì)量問題。

此外，PA610制品的后處理也是非常重要的環(huán)節(jié)。后處理方法主要包括熱處理法和調(diào)濕法兩種。熱處理法是在高沸點液體（如礦物油、甘油、液體石蠟等）中進行熱處理，溫度應(yīng)高于使用溫度10-20℃，處理時間視制品壁厚而異。調(diào)濕法則是將制品放置在濕度為65%的環(huán)境下或醋酸鉀水溶液中進行調(diào)濕處理，以達到平衡吸濕量。這些后處理方法有助于消除制品中的殘留應(yīng)力和因吸濕作用所引起的尺寸變化。

綜上所述，PA610作為一種高性能的聚酰胺材料，在多個工業(yè)領(lǐng)域中展現(xiàn)出了廣泛的應(yīng)用潛力。其優(yōu)異的機械性能、化學(xué)穩(wěn)定性和加工性能使得它成為許多領(lǐng)域不可或缺的材料之一。然而，在加工和使用過程中也需要注意一些問題，如注塑壓力的不穩(wěn)定、制品可能出現(xiàn)的缺陷以及吸水性等問題。通過合理的加工工藝和后處理方法，可以最大限度地發(fā)揮PA610的性能優(yōu)勢，為各行各業(yè)提供更多高質(zhì)量的產(chǎn)品和服務(wù)。
